プログラムボタンとルーティングボタンを同時に長押しして、システムメニューに入ります。
パフォームノブを押して終了します。

図. 7.1 プログラムボタンとルーティングボタンを同時に長押しします。

図. 7.2 システムメニューの表示

7.1. グローバル

7.3.3iOSとの接続
7.3.4I.
7.3.5.
7.4. MIDI
7.5. プリファレンス
7.6. 概要

7.1. グローバル

図. 7.3 グローバルセッティングの1ページ目

図. 7.4 グローバルセッティングの2ページ目

プレイリスト>

セレクトモードで使用するユーザーリストを選択します。

注

プレイリストとして指定できるのはユーザーリストのみで、アクティブなプレイリストは1つだけです。ファクトリーリストをプレイリストにすることはできませんが、プログラムエディットモードで検索可能です。


ルーティング
H90には2つのグローバルルーティング設定があります：
1. インサート：1つのシグナルパスに影響を与え、外部エフェクトのインサートを可能にする。
2. デュアル：2つの信号経路に別々に影響を与える。
これら2つのグローバルルーティング設定は、ルーティングエディットモードで使用可能なオプションに影響します。
クイックノブ1を回して、グローバルルーティング設定を変更します。変更を確認するかキャンセルするかを尋ねるプロンプトが表示されます。クイックノブ3を押して確定するか、クイックノブ1を押してキャンセルします。

図. 7.5  ルーティング設定を変更するかどうかを確認するプロンプトが表示されます

プログラムがバイパスされたときの信号経路を決定します。
• DSP：信号をDSPに通し続ける。バイパステールを可能にする。
• リレー： 物理的なリレースイッチで入力と出力を直接接続。バイパステールを無効にする。
• AB Only: インサートはアクティブのままです。この設定は、インサートが常にアクティブであることに依存するウェット/ドライアンプセッティングやその他のセットアップに便利です。

注
デュアルルーティングを使用する場合、リレーバイパスはパス2（I/O 3-4）では使用できませんが、パス1（I/O 1-2）では使用できます。パス1でプリセットが使用されていない場合、リレーは自動的に有効になります。

スピルオーバータイム
プログラム切り替え時にバイパステールを有効にする時間を設定します。0秒から30秒まで設定可能です。

ソースタイプ
これにより、ピッチトラッキング、フィルター、トーンコントロールがオーディオソースにどのように反応するかを決定します。ソース名は特定の楽器を示していますが、これらはオーディオソースの音域と考えることもできます。
• リード (ソプラノ)
• ギター (アルト)
• ベース (テナー)
• サブ (ベース)


キルドライ
これは、すべてのプログラムとプリセットに適用されるグローバルキルドライ設定です。プログラムまたはプリセットのキルドライ設定がグローバルに設定されている場合、このオンまたはオフの設定が反映されます。

ペダルコントロール
グローバルペダルコントロールを使用すると、Auxスイッチやエクスプレッションペダルなどの外部コントローラーを定義し、どのプログラムがロードされているかに関係なく、常にH90に影響を与えることができます。例えば、Auxスイッチ1に常にロードアクションを実行させたい場合、グローバルペダルコントロールを使って設定できます。



• パラメーター： クイックノブ1を回してパラメーターを選択します。
• コントロールソース： クイックノブ2を回して、現在選択されているパラメーターのコントロールソースを選択します。

注
利用可能なマッピングの全リストは、グローバル・マッピング・チャート（セクションC）をご確認ください。

7.2. I/O

イン/アウトレベル

インストゥルメントレベルとラインレベルの入出力を個別に調整できます。
H90の背面にあるLEDグリッドは、どの端子がラインレベル信号に設定されているかも表示します。

図. 7.6 インプットレベルディスプレイ

図. 7.7  アウトプットレベルディスプレイ

Exp/Ctl

クイックノブ1と2を使用して、ペダル1または2をエクスプレッションペダルまたはスイッチに設定することができます。

図. 7.8　 Exp & Auxセットアップ画面

クイックノブ3を回してキャリブレーションをアクティブにします。

図. 7.9 この例では、1つのエクスプレッションペダルと1つのAuxスイッチをキャリブレーション。

ジャック

接続されている入出力を表示します。

図. 7.10　 この例では、入力1と出力1が使用されていることを表示。



7.3. Bluetooth
H90 は Bluetooth 経由で Mac、iPad、iOS デバイスとペアリングして接続できます。
これにより、H90 Control (Mac/iPad のみ) に接続したり、DAW やサードパーティの MIDI コントロール アプリ経由で MIDI メッセージを送信したりすることができます。

ヒント

プログラム ボタンと ルーティングボタンを長押しし、 H90 のシステム メニューに入り、
Bluetooth メニューを見つけて Bluetooth を有効にし、H90 をペアリング/接続します。

図. 7.11 プログラムボタンとルーティングボタンを長押しし、H90 のシステムメニューに入ります。

図. 7.12 Bluetooth メニューに入り、H90 で Bluetooth を有効にします。



Bluetooth のオン/オフ

クイックノブ 1 を回して、H90 の Bluetooth 機能をオンにします。 これにより、Mac コンピューターや iOS デバイスなどの Bluetooth ホスト デバイスとペアリングして接続できるようになります。 オンの場合、左側の Bluetooth LED が青色に点灯します。

パスキー
新しいホストデバイスとのペアリング中にペアリングのためパスキーが表示されます。

Forget
クイックノブ3を回すとペアリングされたすべてのデバイスが削除されます。


ヒント
H9に登録しているホストデバイスを削除すると、ホストデバイスのBluetooth設定からH90のBluetoothデバイスも削除する必要があります。
その後、指示に従ってデバイスを再度ペアリングしてください。

H90 Control接続のヒント:
• H90は、接続方法に応じてH90 Controlで2つのデバイスとして表示されます： USBまたはBluetoothです。
これは、デバイスの画像の下にある接続アイコンによって示されます。

図. 7.13 左側に USB デバイス、右側に Bluetooth デバイスを表示。



Bluetooth

• Bluetooth 経由で H90 をアップデートすることはできません。 更新アップデートするには USB 接続を使用する必要があります。 更新するには、USB デバイスの右下隅にある雲のアイコンをクリックします。
• Bluetooth および USB を介して、H90 コントロールを実行している複数のデバイスに H90 を同時に接続しないでください。


7.3.1. macOSでの接続:
1. クイックノブ1を回して、H90のBluetoothをオンにします。左側のBluetooth LEDが青く点灯します。
2. H90 Controlを開き、Bluetoothペアリングボタンをクリックします。macOSのBluetooth設定メニューが開きます。

図. 7.14 Bluetoothアイコンをクリックして、H90 を Mac とペアリングします。

3. Bluetooth 設定メニューで H90 を見つけ、「接続」ボタンをクリックします。

図. 7.15 「接続」ボタンをクリック

4. 接続を要求するポップアップが表示されます。 「接続」ボタンを選択します。

図. 7.16 「接続」ボタンをクリックして、H90 を Mac にペアリング

5. H90 の Bluetooth メニューのパスキーの下に表示される 6 桁のコードを入力するよう求められます。
Macにパスキーを入力し、「接続」ボタンをクリックします。
H90はコンピューターに正常にペアリングされるはずです。H90の右側の Bluetooth LED が青色に点灯し、ホストに接続されていることを示します。

図. 7.17 H90 にパスキーが表示されます

図. 7.18 6 桁のコードを入力してデバイスとペアリング

6. H90 Control で、「デバイスの追加」をクリックし、続いて「ポートの選択」をクリックします。

図. 7.19 　H90 Bluetooth デバイスを選択して追加

7. H90 Bluetooth デバイスを選択し、「追加」をクリックします
8. Bluetooth 経由で H90 を H90 コントロールに接続できるようになりました。
9. さらに、H90 Bluetooth デバイスが DAW で MIDI デバイスとして使用できるようになります。

図. 7.20　H90 Bluetooth デバイスが Ableton Live で利用できるようになりました。

macOSでのペアリングのヒント:
1.  Mac の Bluetooth をオフにするか、Bluetooth 設定メニューから H90 を切断すると、Bluetooth 接続　　
　が切断され、H90 の Bluetooth がオフになります。
　再接続するには、H90 の Bluetooth メニューで再度オンにします。
2.  H90 がペアリングされている Mac を「削除する」ことを選択した場合は、H90 を再接続する前に
　Macの Bluetooth 設定から H90 Bluetooth デバイスを削除する必要もあります。
　これを行うには、Mac の「Bluetooth 設定」メニューに移動し、H90 Bluetooth デバイスを見つけて
　右クリックし、「削除」を選択します。 この後、H90 Control を使用してペアリングする手順を
　繰り返します。

図. 7.21 再度ペアリングする前に、Mac の Bluetooth 設定から H90 を削除

3. OS のバージョンによっては、H90 Control で使用できるようにするために H90 を手動で再接続する必要がある場合とそうでない場合があります。 これは、デバイスが「利用不可」と表示される場合に明らかです。 再度接続する必要がある場合は、H90 Control の Bluetooth ボタンをクリックし、デバイスの「接続」を押します。 これにより、接続後にデバイスが使用可能になります。

図. 7.22 このデバイスは利用できないため、再接続する必要があります。

図. 7.23「接続」をクリックして、デバイスを H90 Control で使用できるようにします。

7.3.2. iPadとの接続
1. App Storeから H90 Control をダウンロードしてインストールします。
2. H90 Control を開き、右上隅にある Bluetooth アイコンをクリックして、H90 のペアリングを開始します。

図. 7.24 Bluetooth アイコンをクリックして、H90 を iPad とペアリング

3. iPad の Bluetooth MIDI デバイス メニューから H90 を選択します。

図. 7.25 SelecH90 を選択してペアリングプロセスを開始

4. H90 の Bluetooth メニューのパスキーの下に表示される 6 桁のコードを入力するよう求められます。

図. 7.26 H90に表示されたPasskeyを入力

5. iOS デバイスのパスキーを入力し、「ペアリング」ボタンをクリックします。
6. IH90 Control で、「デバイスの追加」をクリックし、続いて「ポートの選択」をクリックします。

図. 7.27 H90 Bluetooth デバイスを選択して追加

7. H90 Bluetooth デバイスを選択し、「追加」をクリックします。
8. H90 Bluetooth デバイスが iPad に接続されます。
　H90 の右側の Bluetooth LED が青色に点灯し、ホストに接続されていることを示します。
9. H90 Control を使用して iPad を使用して H90 をコントロールできるようになりました。

図. 7.28 「接続」をクリックして、H90 を H90 Controlに接続します。

10. さらに、H90 Bluetooth デバイスは、DAW または MIDI コントロール アプリで MIDI デバイス
　として使用できるようになります。

図. 7.29 H90 Bluetooth デバイスが Logic で使用できるようになりました。

iPadとのペアリングのヒント：
1. iPad の Bluetooth をオフにすると、Bluetooth 接続が切断され、H90のBluetoothがオフになります。　
　再接続するには、H90のBluetoothメニューで再度オンにします。
2. H90がペアリングされている iPad から「削除」ことを選択した場合は、H90 を再接続する前に、
　iPad の Bluetooth 設定から H90 Bluetooth デバイスを削除する必要もあります。
　これを行うには、[設定] > [Bluetooth] に移動し、H90 Bluetoothデバイスを見つけて、「i」アイコン
　をクリックして、「このデバイスを削除」を選択します。 この後、H90controlを使用して H90 を
　iPad とペアリングする手順を繰り返します。

図. 7.30 再度ペアリングする前に iOS デバイス上の H90 を削除してください

3. iPad を使用してH90 をアップデートすることはできません。 アップデートするには、USB 接続のあるコンピューターを使用する必要があります。
4. USB と Bluetooth を同時に H90 を iPad に接続することはできません。


7.3.3. iOS 接続
1. H90 を iOS デバイスとペアリングするには、サードパーティの Bluetooth MIDI ペアリング アプリ
　をダウンロードする必要があります。 Korg - BLE MIDI をお勧めします。
2. Bluetooth MIDI ペアリング アプリを開きます。 H90 は接続先のデバイスとして利用できるはずです。

図. 7.31 iOS デバイスとペアリングする 。H90 を選択

3. H90 を選択すると、H90 の Bluetooth メニューのパスキーの下に表示される 6 桁のコードを入力するよう求められます。

図. 7.32 H90に表示されたPasskeyを入力

4. iOS デバイスのパスキーを入力し、「ペアリング」ボタンをクリックします。
5. H90 Bluetoothデバイスが iOS デバイスに接続されます。 H90 の右側の Bluetooth LED が青色に点灯し、ホストに接続されていることを示します。
6. MIDIコントロール アプリを使用して、iOS デバイスから H90 にMIDIメッセージを送信できるようになりました。

iOSでのペアリングのヒント：
1. H90 Control は Mac/iPad でのみ利用可能です。
2. iOS デバイスの Bluetooth をオフにすると、Bluetooth 接続が切断され、H90 の Bluetooth がオフに
　なります。 再接続するには、H90 の Bluetooth メニューで再度オンにします。
3. H90 がペアリングされている iOS デバイスを「削除する」ことを選択した場合は、H90 を再接続
　する前に iOS Bluetooth 設定から H90 Bluetooth デバイスを削除する必要もあります。
　これを行うには、[設定] > [Bluetooth] に移動し、H90 Bluetooth デバイスを見つけて、「i」アイコン
　をクリックして、「このデバイスを忘れる」を選択します。 この後、Bluetooth MIDI ペアリング アプ
　リを使用して H90 を iOS デバイスとペアリングする手順を繰り返します。

図. 7.33 再度ペアリングする前に、iOS デバイス上の H90 を削除してください。

7.3.4. H90 を複数のデバイスにペアリングする
• H90 は複数のホスト デバイス (Mac、iPad、iOS デバイスなど) とペアリングできますが、一度に接続
　できるホスト デバイスは 1 つだけです。
• 一部のホストデバイスは自動接オペレーションを実装しています (iPad/iPhone/macOS 13 以降など)。
　複数のペアリングされたデバイスが範囲内にある場合、最初に自動接続したデバイスが優先されま　　
　す。ホスト デバイスの 1 つが他のデバイスから Bluetooth 接続を「盗む」場合、これは望ましくない
　可能性があります。

これは次の 2 つの方法で解決できます。：
a. H90 で一度にペアリングするホスト デバイスは 1 つだけにしてください。
　新しいデバイスに切り替える場合は、両端の H90 Bluetooth デバイスとホスト デバイスを削除してく
　ださい。

例： Mac で H90 を使用していない場合は、H90 上の Mac を削除し、Mac の Bluetooth 設定で H90 Bluetooth デバイスを削除してください。 H90 を iPad とペアリングできるようになり、Mac の Bluetooth 接続は干渉しません。
b. H90 を接続したくないデバイスの Bluetooth をオフにします。 これにより、複数のホスト デバイス
　とのペアリングを維持できますが、接続するデバイスの Bluetooth を手動でオン/オフにする必要があ
　ります。
例: Mac で H90 を使用していないときは、Mac の Bluetooth をオフにして、iPad に接続するときに
　Bluetooth 接続が干渉しないようにします。 Mac を再度使用する場合は、Mac の Bluetooth をオンに
　戻し、iPad の Bluetooth をオフにします。

7.3.5. Bluetooth動作必要要件
• H90 コントロールを使用するには、デバイスが Bluetooth LE 4.2+ をサポートしている必要がありま
　す。 BLE 4.0+ は標準 MIDI のみで動作します。 以前のバージョンの Bluetooth/Bluetooth クラシック
　は動作せず、サポートされていません。
• H90 コントロールを使用するには、iPad で iPadOS 15 以降を実行する必要があります。
• Mac では macOS 11 (Big Sur) 以降を実行する必要があります。
• macOS 12 (Monterey) を実行している一部の Mac には、Bluetooth MIDI デバイスとのペアリングに関
　する既知の問題があります。 Monterey でデバイスのペアリングに問題がある場合は、macOS 13
　(Ventura) にアップデートすると問題が解決されることがわかっています。

  7.4. MIDI
H90のグローバルMIDI設定を行います。これらのコントロールは、現在ロードされているプログラムに関係なく有効になります。

図. 7.34 MIDI メニューの表示

チャンネル
H90が送受信するMIDIチャンネル（1〜16）を選択します。

レシーブOmni
H90にすべてのチャンネルから同時にMIDIを受信させたい場合は、これをオンにします。
この設定は受信チャンネルを上書きしますが、H90は設定されたチャンネルで送信します。

アウトプットモード
• OFF: MIDI情報はMIDI出力に送信されません。
• Transmit: H90はDIN MIDI出力からプログラムチェンジ、CC、MIDIクロック情報を送信します。DIN MIDIインプットからはMIDI信号は送信されません。
• Thru: DIN MIDI入力からのMIDI情報をDIN MIDI出力に送ります。H90はMIDI情報を送信しません。

クロックソース
DINまたはUSB入力をMIDIクロックソースとして使用するようにH90を設定します。テンポメニューでテンポソースをMIDIに設定し、H90をこのクロックソースに同期させます。

図. 7.35 MIDI クロックソース

PC オフセット
デフォルトでは、H90はPCナンバー 1～100を使用してプログラムチェンジを送受信します。H90でPCオフセットを有効にすると、PCナンバー 0～99を使ってプログラムチェンジを送受信するようになります。0から始まるPCナンバーを使用する他のMIDI機器を使用する場合は、PCオフセットを1に設定して、すべての機器でPCナンバーが一致するようにしてください。

グローバルコントロール
MIDIグローバルコントロールでは、どのプログラムがロードされているかに関わらず、常にH90に影響を与えるMIDIコントロールメッセージを定義することができます。例えば、MIDIコントローラーのCC#5で常にクイックノブ1をコントロールしたい場合、MIDIグローバルコントロールを使って設定できます。

図. 7.36 MIDI グローバルコントロール

• パラメーター： クイックノブ 1 を使ってパラメーターを選択します。
• CC #: クイックノブ2を使って、選択中のパラメーターをコントロールするCC＃を選択します。

注：
利用可能なマッピングの全リストは、グローバルマッピングチャート（セクションC）をご確認ください。


送信
MIDIトランスミットを使用すると、AuxスイッチやエクスプレッションペダルなどのコントローラーをMIDIコントローラーとして使用することができます。

図. 7.37 MIDI Transmit

• パラメーター： クイックノブ 1 を使ってパラメーターを選択します。
• CC #: クイックノブ2を使って、選択中のパラメーターをコントロールするCC＃を選択します。



7.5. プリファレンス

図. 7.38プリファレンスメニューの表示

LED 照度
LEDの明るさを調整します。
• ハイ
• ミッド-ハイ
• ロー-ミッド
• ロー


スクリーンセーバー
スクリーンセーバーが有効になるまでの時間を設定します。スクリーンセーバーはH90のアニメーションを表示し、H90のOLEDスクリーンの寿命を保つのに役立ちます。30分から8時間まで調整可能。
 
7.6. 概要
H90のシリアルナンバー、オーディオとソフトウェアのバージョン番号を表示します。

図. 7.39 Aboutメニューの1ページ目

図. 7.40 Aboutメニューの2ページ目

図. 7.41 About menuメニューの3ページ目

6. エディットモード

6.1. プログラム

プログラムエディットモードでは、H90のプログラムを検索し、試聴することができます。

プログラムボタンを押してプログラムエディットモードに入ります。
いずれかのフットスイッチを押して終了します。

図. 6.1 右上隅にリストとプログラムの場所が表示される。

3つのクイックノブはプログラムのリストをフィルタリングします：

·         クイックノブ1でリストを選択します。これにはファクトリーリストとユーザーリストの両方が含まれます。

·         クイックノブ2で検索するエフェクトタイプを選択します。

·         クイックノブ3で検索するアルゴリズムを選択します。

セレクトノブを回してフィルターリストをスクロールすると、各プログラムが自動的にロードされ、素早く試聴することができます。

P LEDボタンを押すと、プログラムがアクティブ/バイパスされます。AまたはB LEDボタンを押すと、プログラム内の各プリセットがアクティブ/バイパスされます。

6.1.1. プログラムの保存

プログラムボタンを長押ししてプログラムを保存します。

図. 6.2 プログラムの保存画面

クイックノブ3を回して、保存先のリストを選択します。デフォルトは現在アクティブなプレイリストです。プログラムはユーザーリストには保存できますが、ファクトリーリストには保存できません。

セレクトノブを回して、保存するスロットナンバーを選択します。デフォルトは現在ロードされているスロットです。リストには99個のスロットがあります。

プログラムを保存するスロットを選択したら、パフォームノブを押してプログラム名の変更を開始します。

図. 6.3 プログラムの保存名の表示

·         セレクトノブまたはクイックノブ1を回してカーソルを移動します。クイックノブ1を押すとカーソルが右に移動します。

·         パフォームノブまたはクイックノブ2を回して文字を選択します。クイックノブ2を押すと、小文字、大文字、数字、記号が切り替わります。

·         クイックノブ 3 を押して文字を削除します。

·         パフォームノブを押してプログラムを保存します。名前を変更したプログラムは、選択したリストの選択したスロットに保存され、プログラムエディットモードに表示されます。

·         セレクトノブを押して保存をキャンセルします。

6.2. ルーティング

ルーティングエディットモードは、現在ロードされているプログラムのルーティングを調整します。

H90の2つのプリセットは、各プログラムに対して直列（シリーズ）または並列（パラレル）に信号を処理するようルーティングできます。これは様々な用途に便利です：

·         ディストーションとワウワウのプリセットを使用する場合、ディストーションとワウワウを直列に処理することができます。つまり、オーディオがまずディストーションで処理され、次にディストーションされた信号がワウワウで処理されます。

·         あるいは、ディレイとリバーブのプリセットを備えたプログラムを使用している場合は、パラレルパスでこれら2つのプリセットを通じてオーディオを処理できます。つまり、オーディオは2つのパスでディレイとリバーブに同時に送信され、ディレイとリバーブのサウンドが再生されます。 相互に影響を与えることはありません。

ルーティングエディットモードは、システムメニューのグローバルページ (セクション7.1) でグローバルルーティング設定がインサートまたはデュアルに設定されているかどうかに応じて、2つの方法のいずれかで表示されます。

図. 6.4 システムメニューページでのグローバルルーティングの設定

注

ルーティングをインサートからデュアルに変更すると、現在のプレイリストだけでなく、利用可能なリストの代替セットも自動的に有効になります。 インサートルーティングで作成したプログラムやリストはデュアルルーティングでは使用できませんし、その逆も同様です。

ルーティングボタンを押してルーティングエディットモードに入ります。 終了するにはいずれかのフットスイッチを押します。

P、A、または B LED ボタンを押すと、プログラム、プリセット A、またはプリセット B のアクティブ/バイパスが切り替わります。

ヒント

インサートまたはデュアルルーティングを使用している場合、クイックノブ1を押してプリセットAとBを交換します。

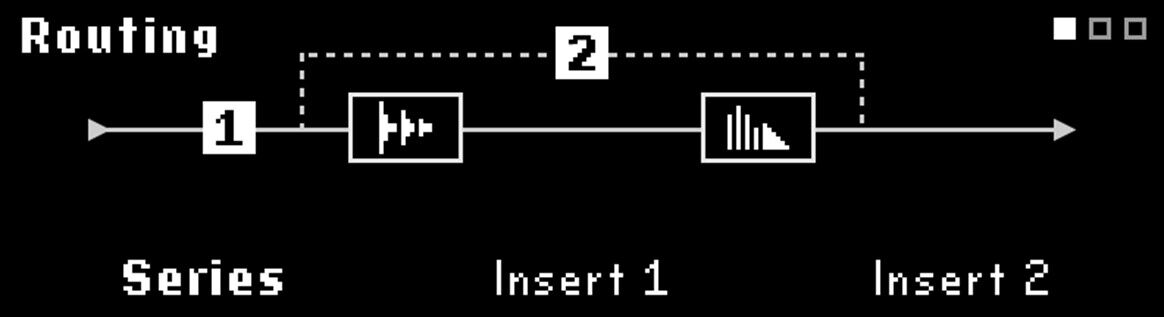

6.2.1. インサートのルーティング

インサートルーティング設定では、ルーティングモードで2つのモノラルインサートまたは1つのステレオインサートを有効にし、信号パス上の任意の位置に配置することも、オフにすることもできます。

挿入を有効にするには:

·         クイックノブ1を回して直列と並列のルーティングを変更します。

注

プリセットが直列にルーティングされているプログラムでは、右上に

 が表示されます。

図. 6.5 プリセットが直列にルーティングされたプログラム¶

プリセットが並列にルーティングされているプログラムでは、右上に

図. 6.6 プリセットがパラレルにルーティングされたプログラム

·         クイックノブ2を回すとインサート 1 が有効になり、インサート位置が調整されます。ノブを押すと、インサート1をアクティブ/バイパスにします。

·         クイックノブ3を回すとインサート 2 が有効になり、インサート位置が調整されます。ノブを押すと、インサート2をアクティブ/バイパスにします。

図. 6.7 アクティブな挿入が無いインサートルーティングページ

図. 6.8 インサート1はプリセットAの前、インサート2はプリセットBの後ろ

図. 6.9 インサート1はプリセットAの前、インサート2は、プリセットAとBに並列で

図. 6.10 インサート1と2がプリセットAとBに対し並列でルーティングされている

図. 6.11 Iインサート1と2を並列で、インサート1をプリセットAの前に、インサート2をプリセットAの後に配置

クイックノブ3を時計回りに完全に回すと、ステレオインサート1-2が有効になり、その位置はクイックノブ2を使用して調整できます。

図. 6.12 1系統のステレオインサートを使用したシリーズでのインサートルーティング

各インサートには独自のパラメーターセットがあります： センドレベル、リターン レベル、ミックス%、テール、レイテンシー(0サンプルから512サンプルまで)、極性 (ノーマル/反転)。 ルーティングボタンを押すか、セレクトノブを回してパラメーターをスクロールします。

図. 6.13 インサートパラメーターのページ1

図. 6.14 パラメーターインサートの2ページ目

“Tails”をオンにすると、バイパス時にインサートされたデバイスのエフェクトが自然にトレイルオフされます。“Tails”をオフにすると、バイパス時にインサートが即座にミュートされます。

レイテンシーの設定

レイテンシーはデジタル機器をインサートするときのみ設定する必要があります。アナログ機器には顕著なレイテンシーはありません。レイテンシーを適切に設定することで、挿入されたエフェク トのコムフィルタリングを防ぐことができます。レイテンシーの仕様については、インサートされたデバイスのマニュアルを参照してください。

インサートのレイテンシーを設定するには：

·         極性（Polarity）を反転させます。

·         ミックスを50%に設定します。

·         外部デジタルエフェクトをバイパスするか、ミックスノブを調整してドライ信号のみが聞こえるようにします。

·         信号が無音になるか、可能な限り静かになるまで、0 サンプルからレイテンシーを調整します。

·         極性反転を解除します。

6.2.2. デュアルルーティング

デュアルルーティングを使用すると、H90内で2つの処理パスをルーティングできます。 これを使用すると、2つの異なるプリセットを通じて2つの楽器を個別に処理したり、プリアンプセクションに1つのプリセットを使用し、アンプのエフェクトリターンに1つのプリセットを使用してプリ/ポスト構成でアンプに接続したりできます。

注

デュアルルーティングを使用するプログラムでは、右上隅に

図. 6.15 デュアルルーティングを使用しているプログラム

·         クイックノブ1を回して、パス1および2上のプリセットAおよびBのルーティング位置を変更します。

·         ルーティングモードがデュアルルーティング構成の場合、クイックノブ2および3は機能しません。

·         デュアルルーティングにより、2つの別々のシグナルパスが有効になります。：

·         パス 1： インプット1/2からアウトプット1/2

·         パス 2： インプット3/4 からアウトプット3/4

図. 6.16 パス1上で直列に繋がれているプリセットAとB

図. 6.17 パス1でプリセットAとBを並列に配置

図. 6.18 プリ/ポストでのデュアルルーティング

図. 6.19 パス2上のプリセットAとBをシリーズで配置

図. 6.20 パス2上でプリセットAとBをパラレルに配置





6.3. プリセット

プリセットエディットモードでは、現在ロードされているプログラムのさまざまなアルゴリズム、プリセットのエフェクトをすぐに聞くことができます。

プリセットボタンを押してプリセットエディットモードに入ります。 もう一度押すと、プリセットAとBの間で選択が切り替わります。

図. 6.21 プリセットAを表示するプリセットエディットモード

図. 6.22 プリセットBを表示するプリセットエディットモード

3 つのクイック ノブを使用して、プリセットのリストをフィルタリングできます。：

·         クイックノブ1は、検索するリストを選択します。 これにはファクトリーリストとユーザーリストの両方が含まれ、他の2つのクイックノブのフィルターも絞り込まれます。

·         クイックノブ 2 は、検索するエフェクトタイプを選択します。

·         クイック ノブ 3 はアルゴリズム フィルターを選択します。

セレクトノブを回してフィルタリングされたリストをスクロールすると、選択したAまたはBスロットに各プリセットが自動的にロードされ、素早く試聴が可能になります。 元のプリセットは、プログラムを保存するまで、フィルターに関係なくリストに残ります。

P LED ボタンを押して、プログラムのアクティブ/バイパスを切り替えます。AまたはBLEDボタンを押して、プログラム内の各プリセットを有効化アクティブ/バイパスを切り替えます。

いずれかのフットスイッチを押すと、プリセット編集モードが終了します。

6.3.1. プリセットの保存

プリセットを保存するには、[プリセット] ボタンを長押しします。

図. 6.23  プリセット保存のディスプレイ

プリセットの名前変更は、プログラムの名前変更と同じように機能します。

·         カーソルはセレクトノブまたはクイックノブ1を回して移動します。クイックノブ1を押すとカーソルが右に移動します。

·         パフォームノブまたはクイックノブ2を回して文字を選択します。クイックノブ2を押すと、小文字、大文字、数字、記号の順に文字セットが切り替わります。

·         クイックノブ3を押して文字を削除します。

·         パフォームノブを押してプリセットをプリセットライブラリーに保存します。プリセットエディットモードで検索できます。

·         キャンセルするには、セレクトノブを押します。

選択した名前のプリセットがすでに存在する場合は、既存のプリセットを上書きするように求められます。

図. 6.24  既存のプリセットプロンプト

注

ファクトリー プリセットは名前を変更し、新しいユーザー プリセットとしてライブラリに保存する必要があります。



6.4. パラメーター

パラメーターエディットモードでは、プログラムレベルおよびプリセットパラメーターを調整およびマッピングできます。

パラメーターボタンを押してパラメーターエディットモードに入ります。 もう一度押すと、P/A/B パラメーターグループが切り替わります。 選択ノブを回して、現在のグループのパラメーターのページをスクロールします。 クイックノブを回してパラメーターを調整します。

·         •P LED ボタンを押して、プログラムの一般パラメーターを表示します。 プログラムをバイパス/アクティブにするには、もう一度押します。

図. 6.25  Pプログラムのパラメーターを表示するパラメーターエディットモード

·         Pre A LEDボタンを押すと、プリセットAのパラメーターが表示されます。もう一度押すと、プリセットAをバイパス/アクティブにします。

図. 6.26  プリセットAのパラメーターを表示するパラメーターエディットモード

·         B LEDボタンを押すと、プリセットBのパラメーターが表示されます。もう一度押すと、プリセットBがバイパス/アクティブになります。

図. 6.27  プリセットBのパラメーターを表示するパラメーターエディットモード

6.4.1. マッピング

H90は、内部および外部コントローラーにさまざまなパラメーターマッピングを提供します。 すべてのカスタムパラメーターマッピングはパラメーターエディットモードで設定されます。

図. 6.28 外部マッピングメニュー

パラメーターにマッピングするには：

·         マッピングしたいパラメーターをコントロールするクイックノブを長押しします。

·         クイックノブ2を回してコントロールソースを選択します。

·         セレクトノブを回して コントロールレンジメニューを表示します。 クイックノブ1と2を回して、コントローラーの開始/終了または最小/最大値を設定します。

·         Y終了点が開始点の前になるように調整することで、外部コントローラーの方向を逆にすることができます。 たとえば、エンドポイントをゼロ、スタートポイントを 100に設定すると、エクスプレッション ペダルのヒールは 100、エクスプレッション ペダルのトウは0になります。

図. 6.29  コントロールレンジのメニュー

覚え書き!

最初から始めて、最後まで続けて、最後まで続けて停止します。

·         クイックノブ 1 を回して、マッピングする別のパラメーターを選択します。

·         パラメーターのマッピングを解除するには、コントロールソースを「オフ」に設定します。

·         パフォームノブを押してマッピングメニューを終了します。

ヒント

多くのプログラムレベルまたはプリセットパラメーターを一度にマッピングしたい場合は、P/A/B LED を押すと、マッピングメニューから離れることなく、他のプリセットまたはプログラムマッピングオプションに素早くジャンプできます。

6.4.2. ホットノブ

ホットノブを使用すると、H9 のリボンコントローラーと同様に、複数のパラメーターを1つのコントローラーにマッピングできます。 H90 は、3 つのホットノブ（P、A、B）を提供することでこのコントロールを拡張します。

パラメーターボタンを押すと、パラメータービューページが切り替わり、どのホットノブを使用するかが決まります。パフォームモードでは、ホットノブ Pが常に使用されることに注意してください

パラメーターをホットノブにマッピングする：

·         上記の手順に従ってパラメーターをマッピングし、コントロールソースとして ホットノブを選択します。

·         ホットノブPを選択した場合は、P LEDを押してプログラムパラメーターのページを表示し、パフォームノブを回してホットノブ Pをコントロールします。

·         ホットノブAまたはBを選択した場合は、AまたはBのLEDを押してプリセットのパラメーターページを表示し、パフォームノブを回してホットノブAまたはBを操作します。

ヒント

ホットノブは内部または外部コントローラーにマッピングすることもできます。 これは、ホットノブ A と B の両方をホットノブ P にマッピングして両方のホットノブを同時に制御したり、ホットノブをエクスプレッション ペダルにマッピングして簡単にコントロールしたりする場合に便利です。 「 クイックノブアサイン」メニューを使用して、ホットノブをクイックノブにマップすることもできます。

6.4.3. ホットスイッチ

Aホットスイッチは、パラメーターのグループのスナップショットと考えることができます。 曲のコーラスでより高いゲインとより多くのディレイが必要な場合は、それらのパラメーターをホットスイッチにマップし、コーラスに適用します。 次に、解除して前のパラメーターに戻るか、2番目のバースに対して別のパラメーターで別のホットスイッチをアクティブにします。

ホットスイッチは3 つあり、P、A、B の各フットスイッチに 1 つずつあります。 パラメーター値をホットスイッチにマッピングすると、パフォームモードでフットスイッチを使用して、マッピングされた値を切り替えることができます。 一度にアクティブにできるホットスイッチは 1 つだけであることに注意してください。

図. 6.30 ホットスイッチ 1のパラメータを表示するホットスイッチマッピングメニュー

ホットスイッチをマッピングするには：

·         パラメーターボタンを押してパラメーターエディットモードに入ります。

·         P、A、またはB LEDボタンを押したままにして、それぞれのホットスイッチをマッピングします。

·         クイックノブを押してパラメーターをホットスイッチに割り当てます。 クイックノブを回してそのパラメーターの値を変更します。

·         セレクトノブを回すと、マッピングされる他のプリセットまたはプログラムレベルのパラメーターが表示されます。

·         P P/A/B LED ボタンを押して、マッピングするプリセットまたはプログラムレベルのパラメーターの他のグループにジャンプします。

·         マッピングされたパラメーターのクイックノブを押すと、マッピングが解除されます。

·         別の LED ボタンを長押しすると、マッピングメニューを終了せずに別のホットスイッチをマッピングすることができます。

·         パフォームノブを押して、ホットスイッチマッピングメニューを終了します。



6.4.4. テンポメニュー

プリセットボタンとパラメーターボタンを同時に押して、テンポシンクのオン/オフを切り替えます。

図. 6.31  メトロノームアイコンはテンポシンクが有効であることを示します。

テンポシンクは、特定のパラメーターがテンポと同期されたサブディビジョンを表示するか、または連続した範囲のレートを表示するかを決定します。 たとえば、UltraTap の Length パラメーターはミリセカンドまたは細分単位で表示でき、UltraTap のスピードパラメーターはヘルツ (1 秒あたりのサイクル数) または細分単位で表示できます。

テンポシンクはプログラム全体に適用することも、プログラム内の個々のプリセットに適用することもできます。

·         プリセットのパラメーターグループが選択されているときにテンポシンクを切り替えると、その個々のプリセットのテンポシンクが有効/無効になります。

プログラムのパラメーターグループが選択されているときにテンポシンクを切り替えると、両方のプリセットのテンポシンクが有効/無効になります。



























Eventide H90 ハーモナイザーマルチエフェクトペダル
Eventide H90

5. プレイモード

H90にはセレクトモードとパフォームモードという2つのプレイモードがあります。：この2つのプレイモードのどちらかを選ぶことで、ペダルとのインターフェイスが決まります。

セレクトモードでは、プログラムセレクトを使えばプレイリスト全体をスクロールでき、バンクセレクトを使えばプレイリストを3つのプログラムのバンクにまとめ、フットスイッチを使って任意の3つのプログラムを即座にロードすることができます。

パフォームモードでは、プログラムとのインタラクション方法をカスタマイズでき、あらゆる状況に合わせてフットスイッチやホットスイッチのマッピングが可能です。

ギグで曲ごとにプログラムをロードする場合でも、ギターソロの特別な瞬間に完璧なエフェクトをかける場合でも、プレイモードで簡単にH90を操作できます。

·         5.1. セレクトモード

·         5.1.1. プログラムのセレクト

·         5.1.2. バンクセレクト

·         5.2. パフォームモード

·         5.2.1. パフォーマンスパラメーター

·         5.3. クイックノブのアサイン

5.1. セレクトモード

セレクトモードに入るには、セレクトノブを押します。

セレクトモードでは、システムメニューのグローバルページで設定したプレイリストから、プログラムをキューに入れたりロードしたりすることができます。セレクトモードには2つのビューがあります： プログラムセレクトとバンクセレクトです。セレクトノブを長押しすると、この2つの表示が切り替わります。

5.1.1. プログラムセレクト

プログラムセレクトモードでは、一度に1つのプログラムが表示されます。プレイリストをスクロールしている間、プログラムの2つのアルゴリズムとプリセット名が表示されます。

図. 5.1 プログラムセレクトの表示

セレクトノブを回すか、AまたはBフットスイッチを押して、プレイリストを上下にスクロールします。

P（アクティブ）フットスイッチまたはセレクトノブを押して、ハイライトされたプログラムをロードします。選択が確定するまで、アクティブLEDとプログラムナンバーが点滅します。アクティブフットスイッチまたはセレクトノブを押さないと、数秒後にハイライトが戻ります。

5.1.2. バンクセレクト

バンクセレクトモードでは、99プログラムのプレイリストを3つのプログラムごとに33のバンクに分割することで、一度に3つのプログラムを表示します。

図. 5.2 バンクセレクトの表示

セレクトノブを回すか、AまたはBフットスイッチを長押ししてバンクをスクロールします。

お好みのフットスイッチを押して、選択したバンクの3つのプログラムの1つをロードします。フットスイッチの上にあるLEDが点灯し、そのプログラムがアクティブであることを示します。

同じフットスイッチをもう一度押すと、プログラムがバイパスされます。

Pフットスイッチを押し続けてバンク1に移動する。

また、グローバルコントロールセッティング（セクション C）を使用して、AuxスイッチやMIDIコントローラーにバンクアップ/ダウン機能を設定することも可能です。これにより、P/A/Bフットスイッチでプログラムをアクティブにしながら、別のコントローラーでプログラムバンクを スクロールすることが可能になります。

5.2. パフォームモード

パフォームモードに入るには、パフォームノブを押します。

パフォームモードでは、タップテンポ、アクティブ/バイパス、モメンタリーアクティブ、3つの独立したホットスイッチ、アルゴリズム固有のパラメーターなど、ユーザープログラム可能なフットスイッチを2ページにわたって割り当て、H90のインターフェイスをカスタマイズすることができます。

H90のアルゴリズムに特化したパフォーマンスパラメーターは、豊かな表現力と芸術的なツールをあなたの足元に提供します！

·         WormholeのWarpパラメーターは、あなたを光速の宇宙の旅へと誘う。

·         Bouquet DelayのPitch Jumpは、正確な音程間をアナログ風味でバウンスすることができます。

·         Prism Shiftは、信号をフリーズさせたり、ピッチシフトした音程を瞬間的に変更することができます。

·         Head Spaceを使えば、テープエコーを狂わせたり、壊したりして、前代未聞のサウンドを作ることができます。

さらに、3つのホットスイッチを搭載しているため、1つのプログラム内でさまざまなパラメーターをマッピングすることができ、1 つのプログラムの価格で 3 つの追加プログラムを入手できるようなものです。

5.2.1. パフォーマンスパラメーター

パフォームモードでは、P フットスイッチはプログラムのパフォーマンスパラメーターにマッピングされ、AおよびBフットスイッチはそれぞれのプリセットのパフォーマンスパラメーターにマッピングされます。

パフォームノブを押すと、2 ページのパフォーマンスパラメーターのフットスイッチ割り当てが切り替わります。

図. 5.3 パフォーマンスパラメーター割り当ての最初のページを表示するパフォームモード

図. 5.4 パフォーマンスパラメーターアサインの1ページ目

図. 5.5 パフォーマンスパラメーターアサインの2ページ目

5.2.1.1. フットスイッチへのアサイン

P、A、B LEDボタンを押すと、P、A、Bフットスイッチで使用可能なパフォーマンスパラメーターのリストが切り替わります。利用可能なパフォーマンスパラメーターは、現在ロードされているプリセット、(M)で示されるモーメンタリーステート、HotSwitch、またはアルゴリズムのパフォーマンス機能によって異なります。

各フットスイッチのLEDは、アサインされているパラメーターによって色が変わります。これらのアサインには色が関与していることに注意してください：

·         白色LEDはアクティブ状態、あるいはインサートアクティブ状態を示す。

·         水色はホットスイッチを示します。

·         青は、タップテンポ、リピート、フィードバックオシレーションなどのディレイパラメーターを示します。

·         赤はピッチシフティングパラメーター（PitchFlexのFlexパラメーターなど）を示します。

·         緑は、LFOブレーキ/スピードやリトリガーなどのモジュレーション・パラメーターを示します。

5.2.1.2. 外部コントローラーへのマッピング

あるプログラムによって提供される様々なパフォーマンスパラメーターをコントロールするために、6つ以上のフットスイッチが必要になるかもしれません。例えば、プログラムとプリセットのバイパス/アクティブを常にH90のフットスイッチでコントロールし、ホットスイッチやアルゴリズム固有のパフォーマンスパラメーターは別のソースからコントロールしたいと思うかもしれません。これは、これらのパラメーターを外部コントローラーにマッピングすることで実現できます。

·         P、A、B LEDボタンを押し続けると、P、A、Bの演奏パラメーターの外部AUXスイッチまたはMIDI CCメッセージへのマッピングを開始します。

·         クイックノブ1を回してパラメーターを選択します。

·         クイックノブ2を回して、そのパラメーターのコントロールソースを選択します。

·         これらのマップはセレクトモードでも有効です。

図. 5.6 パフォーマンスパラメーターマッピング・メニュー

5.2.1.3. タップテンポ

H90のタップテンポは2通りの使い方が可能です：

·         テンポシンク： プリセットとパラメーターボタンを同時に押すと、プリセットのテンポシンクが有効になります。LFOやディレイタイムなど、プリセットのタイムベースのパラメーターは、H90のテンポのリズム分割として表示されます。H90のテンポはテンポメニューで調整できます。

これにより、タイムベースのエフェクトを常にH90のテンポに同期させることができます。例えば、1/4音符の3連ディレイタイムを指定し、H90のテンポを120 BPMから160 BPMに変更すると、160 BPMで1/4音符の3連ディレイタイムになります。

·         プリセットタップテンポ： テンポシンクが有効になっていない状態で、プリセットAまたはBのフットスイッチを "Tap "に割り当てます。このフットスイッチをタップすると、プリセットの時間ベースのパラメーターが、アルゴリズムに応じてmSまたはHz単位で調整されます。タップされた値は、"Tap "ラベルの横に一瞬表示されます。

これにより、H90のテンポに同期することなく、プリセットAとプリセットBに異なるタイムベースの値を入力することができます。

注：

プリセットAまたはBのどちらかがテンポシンクを有効にしている場合、そのプリセットのフットスイッチのタップ割り当てがH90のテンポBPMをコントロールします。フットスイッチのLEDはそれに合わせて点滅します。

5.3. クイックノブのアサイン

どちらのプレイモードでも、3つのクイックノブは現在ロードされているプログラム内の様々なパラメーターにマッピングされています。クイックノブのアサインには2つのページがあり、どのクイックノブを押しても切り替えることができます。

図. 5.7 クイックノブのアサイン

上記の例は、H90がプログラムごとに可能なマッピングの範囲を示しています：

·         クイックノブ1はプログラムのミックスパラメーターにアサインされます。

·         クイックノブ2はプリセットAのディレイミックスパラメーターにアサインされます。

·         クイックノブ3はプリセットBのポジション・パラメーターにアサインされます。

ヒント

クイックノブの割り当ては、プログラムや演奏のニーズに合わせて自由に組み合わせることができます。すべてのクイックノブをプリセットAまたはBのパラメーターにマッピングすることも、プリセットとプログラムレベルのパラメーターを混在させることもできます。

いずれかのクイックノブを長押ししてアサインメニューにアクセスします。

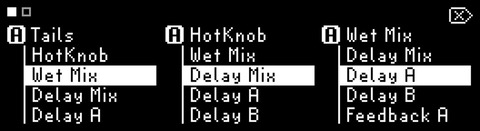

図. 5.8 クイックノブアサインメニューの1ページ目

図. 5.9 クイックノブアサインメニューの1ページ目；いずれかのクイックノブを押すとページが切り替わります。

·         画面左上の四角は、現在のクイックノブのアサインページを示します。いずれかのクイックノブを押してページを変更します。

·          P（プログラムレベルのパラメーター）、A（プリセットAのパラメーター）、B（プリセットBのパラメーター）の文字は、リストされたパラメーターがプログラムのどの部分に属するかを示しています。

·         関連するクイックノブを回して、アサインするパラメーターを選択します。

·         いずれかのクイックノブを押し続けるか、パフォームノブを押してクイックノブマッピングメニューを終了します。プログラムを保存するまで、新しいマッピングは保存されません。
