5. プレイモード

H90にはセレクトモードとパフォームモードという2つのプレイモードがあります。:この2つのプレイモードのどちらかを選ぶことで、ペダルとのインターフェイスが決まります。

セレクトモードでは、プログラムセレクトを使えばプレイリスト全体をスクロールでき、バンクセレクトを使えばプレイリストを3つのプログラムのバンクにまとめ、フットスイッチを使って任意の3つのプログラムを即座にロードすることができます。

パフォームモードでは、プログラムとのインタラクション方法をカスタマイズでき、あらゆる状況に合わせてフットスイッチやホットスイッチのマッピングが可能です。

ギグで曲ごとにプログラムをロードする場合でも、ギターソロの特別な瞬間に完璧なエフェクトをかける場合でも、プレイモードで簡単にH90を操作できます。

·         5.1. セレクトモード

·         5.1.1. プログラムのセレクト

·         5.1.2. バンクセレクト

·         5.2. パフォームモード

·         5.2.1. パフォーマンスパラメーター

·         5.3. クイックノブのアサイン




5.1. セレクトモード

セレクトモードに入るには、セレクトノブを押します。

セレクトモードでは、システムメニューのグローバルページで設定したプレイリストから、プログラムをキューに入れたりロードしたりすることができます。セレクトモードには2つのビューがあります: プログラムセレクトとバンクセレクトです。セレクトノブを長押しすると、この2つの表示が切り替わります。

5.1.1. プログラムセレクト

プログラムセレクトモードでは、一度に1つのプログラムが表示されます。プレイリストをスクロールしている間、プログラムの2つのアルゴリズムとプリセット名が表示されます。

5-1

. 5.1 プログラムセレクトの表示

セレクトノブを回すか、AまたはBフットスイッチを押して、プレイリストを上下にスクロールします。

P(アクティブ)フットスイッチまたはセレクトノブを押して、ハイライトされたプログラムをロードします。選択が確定するまで、アクティブLEDとプログラムナンバーが点滅します。アクティブフットスイッチまたはセレクトノブを押さないと、数秒後にハイライトが戻ります。

5.1.2. バンクセレクト

バンクセレクトモードでは、99プログラムのプレイリストを3つのプログラムごとに33のバンクに分割することで、一度に3つのプログラムを表示します。

5-2

. 5.2 バンクセレクトの表示


セレクトノブを回すか、
AまたはBフットスイッチを長押ししてバンクをスクロールします。

お好みのフットスイッチを押して、選択したバンクの3つのプログラムの1つをロードします。フットスイッチの上にあるLEDが点灯し、そのプログラムがアクティブであることを示します。

同じフットスイッチをもう一度押すと、プログラムがバイパスされます。

Pフットスイッチを押し続けてバンク1に移動する。

また、グローバルコントロールセッティング(セクション C)を使用して、AuxスイッチやMIDIコントローラーにバンクアップ/ダウン機能を設定することも可能です。これにより、P/A/Bフットスイッチでプログラムをアクティブにしながら、別のコントローラーでプログラムバンクを スクロールすることが可能になります。




5.2. パフォームモード

パフォームモードに入るには、パフォームノブを押します。

パフォームモードでは、タップテンポ、アクティブ/バイパス、モメンタリーアクティブ、3つの独立したホットスイッチ、アルゴリズム固有のパラメーターなど、ユーザープログラム可能なフットスイッチを2ページにわたって割り当て、H90のインターフェイスをカスタマイズすることができます。

H90のアルゴリズムに特化したパフォーマンスパラメーターは、豊かな表現力と芸術的なツールをあなたの足元に提供します!

·         WormholeWarpパラメーターは、あなたを光速の宇宙の旅へと誘う。

·         Bouquet DelayPitch Jumpは、正確な音程間をアナログ風味でバウンスすることができます。

·         Prism Shiftは、信号をフリーズさせたり、ピッチシフトした音程を瞬間的に変更することができます。

·         Head Spaceを使えば、テープエコーを狂わせたり、壊したりして、前代未聞のサウンドを作ることができます。

さらに、3つのホットスイッチを搭載しているため、1つのプログラム内でさまざまなパラメーターをマッピングすることができ、1 つのプログラムの価格で 3 つの追加プログラムを入手できるようなものです。


5.2.1.
パフォーマンスパラメーター

パフォームモードでは、P フットスイッチはプログラムのパフォーマンスパラメーターにマッピングされ、AおよびBフットスイッチはそれぞれのプリセットのパフォーマンスパラメーターにマッピングされます。

パフォームノブを押すと、2 ページのパフォーマンスパラメーターのフットスイッチ割り当てが切り替わります。

5-3

. 5.3 パフォーマンスパラメーター割り当ての最初のページを表示するパフォームモード

5-4

. 5.4 パフォーマンスパラメーターアサインの1ページ目

5-5

. 5.5 パフォーマンスパラメーターアサインの2ページ目

5.2.1.1. フットスイッチへのアサイン

PAB LEDボタンを押すと、PABフットスイッチで使用可能なパフォーマンスパラメーターのリストが切り替わります。利用可能なパフォーマンスパラメーターは、現在ロードされているプリセット、(M)で示されるモーメンタリーステート、HotSwitch、またはアルゴリズムのパフォーマンス機能によって異なります。

各フットスイッチのLEDは、アサインされているパラメーターによって色が変わります。これらのアサインには色が関与していることに注意してください:

·         白色LEDはアクティブ状態、あるいはインサートアクティブ状態を示す。

·         水色はホットスイッチを示します。

·         青は、タップテンポ、リピート、フィードバックオシレーションなどのディレイパラメーターを示します。

·         赤はピッチシフティングパラメーター(PitchFlexFlexパラメーターなど)を示します。

·         緑は、LFOブレーキ/スピードやリトリガーなどのモジュレーション・パラメーターを示します。

Performance Parameter Assignment Options

P Footswitch

A Footswitch

B Footswitch

Program Active/Bypass

Preset A Active/Bypass

Preset B Active/Bypass

Program Active/Bypass (M)

Preset A Active/Bypass (M)

Preset B Active/Bypass (M)

Ins 1 Active/Bypass

HS2 On/Off

HS3 On/Off

Ins 2 Active/Bypass

HS2 On/Off (M)

HS3 On/Off (M)

HS1 On/Off

Preset A Tap Tempo

Preset B Tap Tempo

HS1 On/Off (M)

Preset A Algorithm Specific Parameters

Preset B Algorithm Specific Parameters

Program Tap Tempo

5.2.1.2. 外部コントローラーへのマッピング

あるプログラムによって提供される様々なパフォーマンスパラメーターをコントロールするために、6つ以上のフットスイッチが必要になるかもしれません。例えば、プログラムとプリセットのバイパス/アクティブを常にH90のフットスイッチでコントロールし、ホットスイッチやアルゴリズム固有のパフォーマンスパラメーターは別のソースからコントロールしたいと思うかもしれません。これは、これらのパラメーターを外部コントローラーにマッピングすることで実現できます。

·         PAB LEDボタンを押し続けると、PABの演奏パラメーターの外部AUXスイッチまたはMIDI CCメッセージへのマッピングを開始します。

·         クイックノブ1を回してパラメーターを選択します。

·         クイックノブ2を回して、そのパラメーターのコントロールソースを選択します。

·         これらのマップはセレクトモードでも有効です。

5-6

. 5.6 パフォーマンスパラメーターマッピング・メニュー

5.2.1.3. タップテンポ

H90のタップテンポは2通りの使い方が可能です:

·         テンポシンク: プリセットとパラメーターボタンを同時に押すと、プリセットのテンポシンクが有効になります。LFOやディレイタイムなど、プリセットのタイムベースのパラメーターは、H90のテンポのリズム分割として表示されます。H90のテンポはテンポメニューで調整できます。

これにより、タイムベースのエフェクトを常にH90のテンポに同期させることができます。例えば、1/4音符の3連ディレイタイムを指定し、H90のテンポを120 BPMから160 BPMに変更すると、160 BPM1/4音符の3連ディレイタイムになります。

·         プリセットタップテンポ: テンポシンクが有効になっていない状態で、プリセットAまたはBのフットスイッチを "Tap "に割り当てます。このフットスイッチをタップすると、プリセットの時間ベースのパラメーターが、アルゴリズムに応じてmSまたはHz単位で調整されます。タップされた値は、"Tap "ラベルの横に一瞬表示されます。

これにより、H90のテンポに同期することなく、プリセットAとプリセットBに異なるタイムベースの値を入力することができます。

注:

プリセットAまたはBのどちらかがテンポシンクを有効にしている場合、そのプリセットのフットスイッチのタップ割り当てがH90のテンポBPMをコントロールします。フットスイッチのLEDはそれに合わせて点滅します。




5.3. クイックノブのアサイン

どちらのプレイモードでも、3つのクイックノブは現在ロードされているプログラム内の様々なパラメーターにマッピングされています。クイックノブのアサインには2つのページがあり、どのクイックノブを押しても切り替えることができます。

5-7

. 5.7 クイックノブのアサイン

上記の例は、H90がプログラムごとに可能なマッピングの範囲を示しています:

·         クイックノブ1はプログラムのミックスパラメーターにアサインされます。

·         クイックノブ2はプリセットAのディレイミックスパラメーターにアサインされます。

·         クイックノブ3はプリセットBのポジション・パラメーターにアサインされます。

ヒント

クイックノブの割り当ては、プログラムや演奏のニーズに合わせて自由に組み合わせることができます。すべてのクイックノブをプリセットAまたはBのパラメーターにマッピングすることも、プリセットとプログラムレベルのパラメーターを混在させることもできます。

いずれかのクイックノブを長押ししてアサインメニューにアクセスします。

5-8

. 5.8 クイックノブアサインメニューの1ページ目

5-9

. 5.9 クイックノブアサインメニューの1ページ目;いずれかのクイックノブを押すとページが切り替わります。

·         画面左上の四角は、現在のクイックノブのアサインページを示します。いずれかのクイックノブを押してページを変更します。

·          P(プログラムレベルのパラメーター)、A(プリセットAのパラメーター)、B(プリセットBのパラメーター)の文字は、リストされたパラメーターがプログラムのどの部分に属するかを示しています。

·         関連するクイックノブを回して、アサインするパラメーターを選択します。

·         いずれかのクイックノブを押し続けるか、パフォームノブを押してクイックノブマッピングメニューを終了します。プログラムを保存するまで、新しいマッピングは保存されません。


4. 専門用語

これらの用語は、H90の包括的なレイアウトを表しています:

4.1. リスト

リストはそれぞれ最大99のプログラムを含み、編集可能なユーザーリスト編集不可能なファクトリーリストに分かれています。H90にはファクトリーリストが同梱されており、そこから最初のユーザーリスト用のプログラムを選択することができます。現在アクティブなリストはプレイリストと呼ばれます。

セレクトモードではプレイリストからプログラムを選択し、プログラムエディットモードではファクトリーリストとユーザーリストの両方を検索することができます。

4-1

. 4.1 リストフィルターを「All」に設定したプログラム編集モード


4.2. プログラム

4-2

. 4.2 プログラムの構造


プログラムはH90の主要なマルチエフェクトコンポーネントです。H90は一度に1つのプログラムを実行し、各プログラムは利用可能なアルゴリズムから任意の2つを実行し、それぞれをさまざまな方法でルーティングできます。プログラムの切り替えは瞬時に行うことができ、別のプログラムをロードした際に前のプログラムのリバーブ/ディレイテールが自然に減衰させるスピルオーバー機能を搭載しています。

4-3

. 4.3 Clean Ambientプログラムを表示するプログラムセレクトモード


4.3. アルゴリズム

アルゴリズムは、厳選されたパラメーターを持つ、Eventide が設計したオーディオプロセッシングモジュールです。各パラメーターは、フットスイッチ、ノブ、エクスプレッションペダル、MIDIでの調整およびマッピング(セクション 6.4)を行うことができます。アルゴリズムガイドでは、各アルゴリズムについて詳しく説明しています。

4-4


. 4.4 アルゴリズムはエフェクトタイプによって分類される。各エフェクトタイプにはシグネチャーアイコンがある。


4.4. プリセット

プリセットは、独自のパラメーター値の組み合わせを持つアルゴリズムで、プリセットライブラリーまたはプログラム内に保存することができます。

4-5


. 4.5 パラメーターエディットモードでのポリフォニー・アルゴリズムのプリセット、ジャズ・ヴァイブス



3. セットアップ



チューニングしてみましょう!

AフットスイッチとBフットスイッチを同時に長押することでチューナーにアクセスします。

3-1

3.1  チューナーディスプレイ

·        クイックノブ1を回すと、チューニング周波数を1Hz単位で変更できます。

·        クイックノブ3を回すと、ミュートからスルーに切り替わります。

·        チューナーはPerformモード以外のすべてのモードで使用可能です。

·        3.1. シンプルなギターセットアップ

·        3.2. 2モノインサート

·        3.3. 1ステレオインサート

·        3.4. ウェット/ドライ・アンプリファイアー

·        3.4.1. Wet/Dry Examples

·        3.5. Wet/Dry/Wet Amplifier

·        3.6. Guitar and Vocals with MixingLink

·        3.7. Pre/Post Amplifier

·        3.8. Dual Inserts with a DAW or Mixing Console




3.1. シンプルなギターセットアップ

まずはシンプルなセットアップから始めましょう。

3-2

. 3.2 シンプルなモノラルギターの構成

·        ギターをH90のインプット1に接続します。

·        H90のアウトプット1をギターアンプのインプットに接続します。

·        セレクトモードでUser 1のプレイリストを検索します。

プログラムの試聴

ファクトリーリストから厳選されたプログラムがユーザー1リストに追加されています。このキュレーションされたリストを検索するには、SELECTノブを押してSELECTモード(セクション5.1を参照)に入ります。H90のすべてのプログラムを検索するには、PROGRAMSボタンを押してプログラムエディットモード(セクション6.1を参照)に入ります。




3.2. 2モノインサート

このコンフィギュレーションは、2つのモノインサートを導入します。この例では、Eventide dot9 MicroPitchストンプボックスをインサート1に、Eventide H9 Maxをインサート2に使用しています。

3-3

. 3.3 T2モノインサートの配線図

·        ギターをH90のインプット1に接続します。

·        H90のアウトプット1をギターアンプのインプットに接続します。

·        H90のアウトプット3MicroPitchのインプットに接続します。

·        MicroPitchのアウトプットをH90のインプット3に接続します。

·        H90のアウトプット4H9 Maxのインプットに接続します。

·        H9 MaxのアウトプットをH90のインプット4に接続します。

·        ROUTINGボタンを押し、クイックノブを回してインサートがシグナルパスのどこに置くかを選択します。

·        詳しくはインサートのルーティング(セクション6.2.1)をご覧ください。





3.3. 1ステレオインサート

また、Eventide PitchFactorのようなシングルステレオインサートを使用することもできます。

3-4

. 3.4  1ステレオインサート

·        ギターをH90のインプット1に接続します。

·        H90のアウトプット1をギターアンプ1に接続します。

·        H90のアウトプット2をギターアンプ2に接続します。

·        H90のアウトプット34PitchFactor のインプットに接続します。

·        PitchFactorのアウトプットをH90のインプット34に接続します。

·        ROUTINGボタンを押しながらクイックノブ3を時計回りに回して、ステレオインサートを有効にします。クイックノブ2を回して、ステレオインサートをシグナルパスのどこに配置するかを選択します。

3-5

. 3.5 ステレオインサートプリセットAB

·        詳細については、インサートのルーティング(セクション6.2.1)を参照してください。


ヒント

接続されている機材がインストゥルメントレベルではなくラインレベルで動作している場合、PROGRAMSボタンとROUTINGボタンを同時に長押ししてシステムメニューにアクセスし、I/Oメニューに移動してレベルを適切に設定してください。


3.4. ウェット/ドライ アンプリファイアー

3-6

. 3.6 ウェット/ドライギターアンプ構成

ウェット/ドライアンプのセットアップでは、2台のアンプを使用し、それぞれのアンプに異なるタイプのエフェクトをかけることができます。通常、「ドライ」アンプはディストーション、EQ、コンプレッションエフェクトに使用し、「ウェット」アンプはモジュレーション、ディレイ、リバーブなどのタイムベースエフェクトに使用します。

·        ギターをH90のインプット1に接続します。

·        H90のアウトプット1 "ウェット "アンプのインプットに接続します。

·        H90のアウトプット3 "ドライ "アンプのインプットに接続します。

·        ROUTINGボタンを押し、クイックノブ2 を回して、ドライアンプに送る信号をタップする場所を決めます。

·        プリセットのルーティングとドライアンプのタップポジションに応じて、Insert Mixパラメーターを調整する必要があります。以下の例を参照してください。

·        インサート1 Send Level パラメーターを使用して、ドライアンプに送る信号のゲインを調整します。

·        ウェットアンプで使用するプリセットのキル・ドライをオンにします。




3.4.1. ウェット/ドライの接続例

シリーズ(直列)

シリーズ(直列)ルーティングを使用すると、ドライアンプのタップ位置がプリセットABの前にある場合、ドライアンプでは未処理の信号が、ウェットアンプでは両方のプリセットで処理された信号が得られます。

Insert Mix0%に設定し、Even-VibeSP2016 Reverbの直列接続など、ウェットアンプでモジュレーションとリバーブの組み合わせを試す。

3-7

. 3.7 ドライアンプのタップ位置はプリセットAの直列に配置されている。

パラレル

パラレルルーティングを使用すると、ドライアンプのタップ位置がプリセットAの後にある場合、ドライアンプに送られた信号をプリセットAで処理し、プリセットBをパラレルパスでウェットアンプに送ることができます。

Insert Mix100%に設定し、プリセットAWeedWackerをドライアンプに、プリセットBHead Spaceをウェットアンプに使ってみてください。パラレルパスを使用しているので、WeedWackerはドライアンプに入るオーディオだけを処理し、ギターのクリーンシグナルはHead Spaceで処理されてウェットアンプに送られます。

3-8

. 3.8 ドライアンプのタップ位置は、パラレルではプリセットAの後




3.5. ウェット/ドライ/ウェット アンンプリファイアー

3-9

Fig. 3.9 ウェット/ドライ/ウェットギター・アンプの構成

ウェット/ドライ/ウェットアンプセットアップは、ウェット/ドライアンプセットアップに似ていますが、リグの「ウェット」部分にもう1台のアンプを追加することで、真のステレオイメージを作成し、H90のステレオエフェクトプロセッシングの栄光のすべてを聴くことができます。

·        ギターをH90のインプット1に接続します。

·        H90のアウトプット1を左の "ウェット "アンプのインプットに接続します。

·        H90のアウトプット2を右の "ウェット "アンプのインプットに接続します。

·        CH90のアウトプット3 "ドライ "アンプのインプットに接続します。

·        ROUTINGボタンを押し、クイックノブ2 を回して、ドライアンプに送る信号をタップする場所を決定します。

·        プリセットのルーティングとドライアンプのタップポジションに応じて、インサートミックスパラメーターを調整する必要があります。詳しくはウェット/ドライの例を参照してください。

·        インサート1のセンドレベルパラメーターで、ドライアンプに送る信号のゲインを調整します。

·        ウェットアンプで使用するプリセットのキルドライをオンにします。




3.6. ギター&ボーカルwith MixingLink

EventideMixingLinkを使用すると、H90のデュアルルーティング機能を使用して、マイク信号とギターなどの別の信号を2系統のエフェクトパスで簡単に使用することができます。

3-10

. 3.10 MixingLinkをギターとヴォーカルで使用する

·        システムメニューから、H90のグローバルルーティング設定(セクション7.1)でデュアルルーティングを使用するように設定します。

·        ギターをH90のインプット1に接続します。

·        H90のアウトプット1をギターアンプに接続します。

·        マイクをMixingLinkのマイク入力に接続します。

·        MixingLinkのラインアウトプットをミキシングコンソールなどのモニター入力に接続します。

·        MixingLink'To FX'アウトプットをH90のインプット3に接続する。

·        C H90 Output 3MixingLink 'From FX' Inputに接続します。

·        ROUTINGボタンを押し、クイックノブ1を回してルーティングポジションをPre/Postに調整します。これでプリセットAをパス1に、プリセットBをパス2に設定できます。プリセットAでギター信号をギターアンプに入力し、プリセットBでマイク信号を別の入力ソースに入力することができます。

·        詳しくはデュアルルーティング(セクション6.2.2)を参照してください。




3.7. プリ/ポスト アンプリファイアー

ギターアンプにエフェクトループがある場合、ドライブやコンプレッションなど特定のエフェクトをプリアンプの前に、ディレイやリバーブなど他のエフェクトをプリアンプの後にかけることが望ましい場合があります。これはプリ/ポストセットアップ、または4ケーブルメソッド(4CM)と呼ばれます。

デュアルルーティングでは、アンプのシグナルパスの異なる位置にお気に入りのエフェクトを配置し、異なるルーティング構成を使用する様々なプログラムをセットアップできます。

3-11

. 3.11 プリポストまたは4ケーブル方式のギターアンプ構成

·        システムメニューからデュアルルーティングを使用するようにH90のグローバルルーティング設定(セクション7.1を参照)を設定します。

·        ギターをH90のインプット1に接続します。

·        H90のアウトプット1をギターアンプのプリアンプインプットに接続します。

·        ギターアンプのエフェクトセンドをH90のインプット3に接続します。

·        H90のアウトプット3をギターアンプのエフェクトリターンに接続します。

·        ROUTINGボタンを押し、クイックノブ1を回してルーティングポジションを Pre/Post に調整します。これにより、プリセットAはパス1のギターとプリアンプの間に、プリセットBはパス2のアンプのエフェクトループに配置されます。

·        詳しくはデュアルルーティング(セクション6.2.2)を参照してください。




3.8. DAWまたはミキシングコンソールでのデュアルインサート

H90は、ミキシングコンソールやDAWのアウトボードエフェクトとして使用するのにも適しています。デュアルルーティングを使用することで、H902つの独立したシグナルプロセッシングパスとして使用でき、パス1をリバーブ、パス2をディレイとすることができます。

3-12

. 3.12 デュアルインサートのオーディオインターフェイスへの接続

·        システムメニューから、H90のグローバルルーティング設定(セクション7.1を参照)でデュアルルーティングを使用するように設定します。

·        ミキシングコンソールまたはオーディオインターフェイスからのステレオペアアウトプットをH90のインプット12に接続します。

·        H90のアウトプット12をミキシングコンソールのAuxリターン 1、またはオーディオインターフェイスのインプットのペアに接続します。

·        ミキシングコンソールまたはオーディオインターフェイスのステレオペアのアウトプットを、H90のインプット34に接続します。

·        H90のアウトプット34を、ミキシングコンソールのAuxリターン2、またはオーディオインターフェイスのインプット2に接続します。

·        ROUTINGボタンを押し、クイックノブ1を回してルーティングポジションを Pre/Post に調整します。ミキサーのAuxチャンネル1に送られたオーディオは、パス1のプリセットAによって処理されます。 ミキサーのAuxチャンネル2に送られたオーディオは、パス2のプリセットBによって処理されます。

·        DAW やオーディオインターフェイスとオーディオを送受信する方法については、そのマニュアルを参照してください。

·        詳しくはデュアルルーティング(セクション6.2.2)をご覧ください。



ヒント

H90のテンポをDINまたはUSB経由で外部MIDI機器に同期させたい場合は、Tempo Menu(セクション8)に移動し、Tempo Sourceを適切に設定してください。





2. ハードウェア

H90をセットアップする前に、主なコントロールと入出力の接続に慣れておきましょう。

·        2.1. トップパネル

·        2.2. リア&サイドパネル

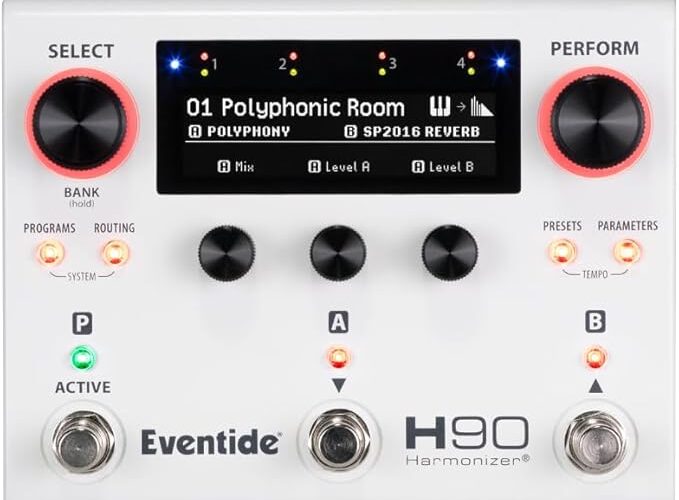

2.1. トップパネル

TOP

図. 2.1 H90 トップパネル

1.    SELECTノブ

SELECTノブを押してセレクトモードに入ります。SELECTノブを押し続けるとバンクセレクトモードになります。

2.    PERFORMノブ

PERFORMノブを押して、PERFORMモードに入ります。PERFORMノブを回してPERFORM HOTノブ (セクション 6.4.2を参照) を調整します

3.    OLEDディスプレイ

エフェクトパラメーターとシステムセッティングにアクセスできるユーザーインターフェイスを表示します。

4.    インプットレベルメーター

下段のLEDは、インプットチャンネル1-4のシグナルの存在を示します。最上段はクリッピングを示します。信号がH90の入力をオーバーロードしている場合は、機器の出力レベルを調整するか、H90のインプットレベルを調整してください。

5.    Bluetooth オン/オフ

このLEDは、H90Bluetoothアクティブステータスを示します。

6.    Bluetooth コネクション

このLEDは、H90Bluetooth経由で他のデバイスとペアリングされているかどうかを示します。


※注

Bluetooth機能はH90の現在のソフトウェアには実装されておらず、将来のアップデートで追加される予定です。

7.    クイックノブ

3つのクイックノブを使用して、パラメーターや設定を調整することができます。

8.    PROGRAMSボタン

このボタンを押すとプログラムエディットモードに入り、プログラムをブラウズしたり試聴したりできます。

9.    ROUTINGボタン

このボタンを押すとルーティングエディットモードに入り、もう一度押すと、インサートパラメーターが順番に表示されます。


ヒント

PROGRAMSボタンとROUTINGボタンを同時に長押して、システムメニューにアクセスします。

System

. 2.2 PROGRAMSボタンとROUTINGボタンを長押ししする



10.  PRESETSボタン

このボタンを押してプリセットエディットモードに入り、プリセットライブラリーをブラウズします。

11.  PARAMETERSボタン

このボタンを押してパラメーターエディットモードに入り、プログラムとプリセットのパラメーターを調整します。


ヒント

PRESETSボタンとPARAMETERSボタンを同時に長押しして、Tempoメニューにアクセスします。

TEMPO

. 2.3 PRESTSボタンとPARAMETESボタンを同時に押し続ける



12.  P/A/B LED ボタン

セレクト/バンク・モードでは、LEDボタンを押してプログラムまたはプリセットをアクティブ/バイパスします。PERFORMモードでLEDボタンを押すと、パフォーマンスパラメーターをフットスイッチにアサインできます。

13.  フットスイッチ

セレクト/バンク・モードでは、3つのフットスイッチを使用してプログラムのキューアップやロードを行います。PERFORM モードで、これらはユーザープログラム可能なフットスイッチです。




2.2. リア & サイド



Rear

図 2.4 H90リア



Side


図 2.5 H90 サイド

1.    アナログ出力

4系統の¼"モノチップ/スリーブ入力ジャック。インストまたはラインレベルに設定可能。

2.    アナログ出力

4系統の¼"モノチップ/スリーブ出力ジャック。インストまたはラインレベルに設定可能。


ヒント

H90 の入力と出力の接続方法がわからない場合は、セットアップ (セクション3) を参照して、H90 をリグに統合する方法を確認してください。




3.    EXP/CTL

2 つの 1/4 インチ チップ/リング/スリーブ入力ジャックにより、さまざまなパラメーター マッピングと割り当てオプションを利用できます。 以下のものを受け入れます:

·        10-25 K エクスプレッションペダル

·        13ボタンAUXスイッチ

·        0-5 V ボルテージコントロール

4.    電源入力

H90の電源には、付属の12V 1A電源アダプターを使用してください。

センタープラス(+)、5.5/2.5mmジャック

5.    USB-C端子

H90 Controlアプリによるアップデートやプログラム、プリセットの管理のためにコンピューターに接続します。また、USB経由でMIDIを送信するためにも使用します。

6.    LINEレベルLED

どの入出力がLINEレベルに設定されているかを示すLEDです。

7.    MIDI DIN入力

MIDI機器を接続し、H90のパラメーターのコントロール、PCメッセージによるプログラム選択、外部MIDIクロックソースへの同期を行います。

8.    MIDI DIN 出力 / スルー

MIDI機器をH90の内部クロックに同期させたり、PCメッセージとH90コントローラーをCCとして送信します。

1. はじめに

この度は、次世代マルチエフェクター、Eventide H90 Harmonizerをお選びいただき、誠にありがとうございます。Eventideのライブパフォーマンス・オーディオプロセッサーは、ラックマウント・エフェクトのパワーを、演奏するミュージシャンの手元や足元に届けます。ハイクオリティなエフェクトをお求めの方にも、まだ聴いたことのない実験的なサウンドをお求めの方にも、H90Eventideがこれまで愛してきた素晴らしいサウンドのエフェクトを提供します。直感的なUI、包括的なI/O、フレキシブルなルーティング・オプション、豊富なエフェクトを備えたH90は、あなたのリグの中心となるようデザインされています。

1.1. 主な特長

·        62種類のエフェクトアルゴリズムがプリロードされています:

·        10種類の新しいエフェクトアルゴリズム:

·        Bouquet Delay

·        Even-Vibe

·        Head Space

·        Instant Flanger

·        Instant Phaser

·        Polyphony

·        Prism Shift

·        SP2016 Reverb

·        WeedWacker

·        Wormhole

·        H9 Max Harmonizerに搭載されていた52種類のエフェクトアルゴリズムをすべて含み、機能と改良が強化されています。

·        SIFT (Spectral Instantaneous Frequency Tracking)テクノロジーによる新しい低レイテンシー・ポリフォニックピッチシフト

·        ARMベースのアーキテクチャが、新しくエキサイティングなクリエイティブエフェクトの基礎を築く

·        プログラムごとに2つのアルゴリズムを同時に使用可能

·        プログラム間の真のスピルオーバー

·        エフェクトを直列または並列にルーティング

·        インストゥルメントまたはラインレベル動作

·        2つのモノインサートまたは1つのステレオインサートをシグナル・チェーンの任意の場所に配置可能

·        2つの独立したステレオ信号を同時に処理するデュアル・ルーティング

·        5つのプッシュ・ターン式エンコーダーで、よりタクタイルなコントロールを実現

·        ペダル、最大3ボタンのAUXスイッチ、CV信号用のエクスプレッション入力を2系統装備

·        H90 Controlソフトウェアを使用して、MacまたはPC上でプログラムの編集、リストの作成、ファームウェアのアップデートが可能

·        インストゥルメントチューナー内蔵



1.2. いくつかのアドバイス

H90は、コンパクトなパッケージに素晴らしい処理能力と柔軟性を備えています。H90が提供する機能を完全に理解するには、このユーザーガイドをじっくりとお読みいただくことをお勧めします。しかし、すぐにでも使い始めたいという方は、少なくとも同梱のクイックリファレンスガイドをお読みになるか、セットアップの章(セクション3)をご覧ください。



1.3. 同梱物について

同梱物について:

·        H90本体

·        クイックリファレンスガイド(英文)

·        ACパワーサプライ

·        USB-C to USB-Aケーブル

·        ゴム足x4

·        Eventideステッカー

·        ピック

↑このページのトップヘ
